3G-SDI, 6G-SDI VÀ 12G-SDI KHÁC GÌ NHAU?

Ba chuẩn này khác nhau chủ yếu ở tốc độ bit và độ phân giải tối đa: 3G-SDI đạt 2.97 Gb/s cho Full HD 1080p60, 6G-SDI đạt 6 Gb/s cho 4K UHD 30p, còn 12G-SDI đạt 11.88 Gb/s cho 4K UHD 60p trên một sợi cáp đồng trục. Tốc độ càng cao thì băng thông càng lớn nhưng khoảng cách truyền hiệu quả càng ngắn.

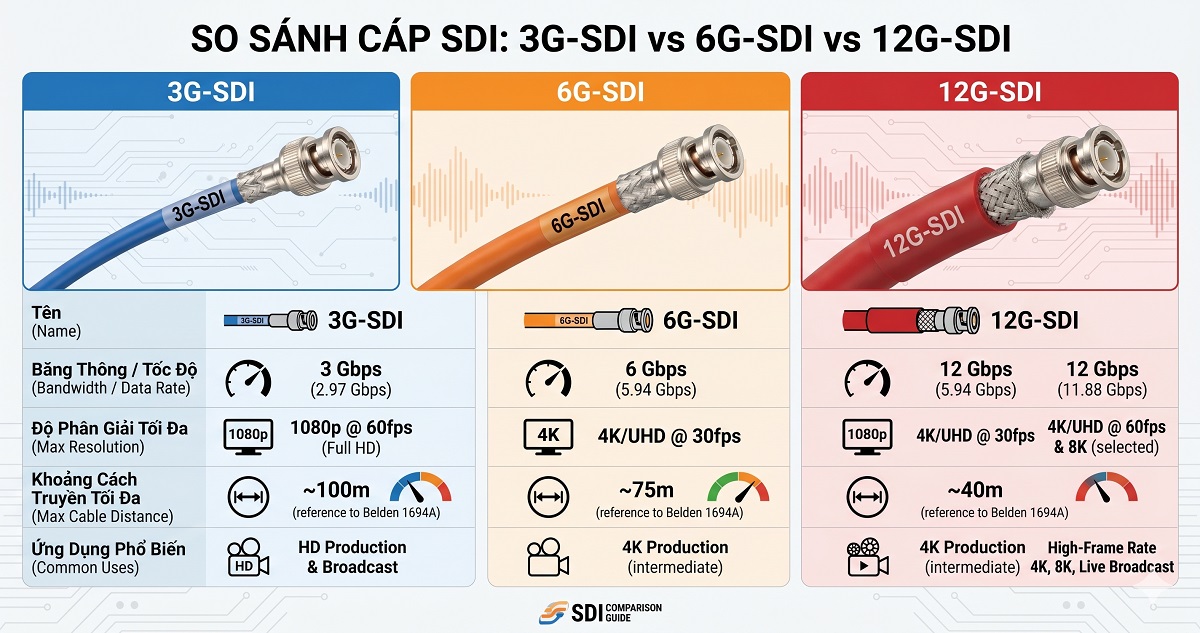

Bảng so sánh 3G / 6G / 12G-SDI

1. Băng thông và độ phân giải

Mỗi bước nhảy chuẩn gần như gấp đôi băng thông. 3G-SDI vừa đủ cho 1080p60. Để truyền 4K trên một cáp, trước đây phải dùng 4 sợi 3G-SDI (Quad-Link); 6G-SDI gói gọn 4K30 vào một cáp, và 12G-SDI đưa cả 4K60 vào một cáp duy nhất — đơn giản hóa hệ thống đáng kể.

2. Khoảng cách truyền dẫn

Tần số càng cao thì suy hao càng lớn, nên khoảng cách giảm dần từ 3G xuống 12G. Vì vậy cáp 12G-SDI đòi hỏi chất lượng cao hơn hẳn. Ví dụ dữ liệu cáp Canare ở chuẩn 12G-SDI (ST 2082-1):

• L-2.5CHD: ~43 m
• L-4.5CHD: 74m
• L-5CHD: ~82 m
• L-5.5CUHD (Ultra Coax): ~102 m
• L-8CUHD: ~143 m

Cùng một sợi cáp, khoảng cách ở 3G-SDI dài hơn nhiều lần so với 12G-SDI.

3. Yêu cầu về cáp và đầu nối

• 3G/HD-SDI: dòng cáp tiêu chuẩn như Canare Super Coax (L-CHD) hay Low Loss (L-CFB) là đủ.
• 12G-SDI: cần cáp Ultra Coax (L-CUHD) và đầu BNC chuyên dụng (ví dụ Canare BCP-D series, return loss 20 dB @ 6 GHz, 15 dB @ 12 GHz) để đảm bảo return loss.

Nên chọn chuẩn nào?

• Sản xuất Full HD: 3G-SDI là đủ và tiết kiệm.
• Nâng cấp 4K: ưu tiên thẳng lên 12G-SDI để dùng một cáp, tránh phải đi 4 sợi.
• 6G-SDI là bước trung gian, ít phổ biến hơn 12G.

Chưa rõ nền tảng? Đọc trước cáp SDI là gì. Cần báo giá cáp 12G chuẩn, xem cáp Canare 12G-SDI tại Haliti.

4. Cáp Canare theo từng chuẩn SDI — bảng tra cứu nhanh

Chọn đúng cáp cho đúng chuẩn SDI là bước quan trọng nhất. Dùng sai cáp có thể dẫn đến tín hiệu không ổn định hoặc mất tín hiệu hoàn toàn ở khoảng cách dài:

Chuẩn SDI	Thiết bị điển hình	Cáp Canare	Connector	Khoảng cách tối đa
HD-SDI (1,5 Gb/s)	Camera broadcast HD cũ, Sony, Panasonic	L-2.5CHD hoặc L-4.5CHD	BCP-B25HD / BCP-B53	66–115m
3G-SDI (2,97 Gb/s)	ATEM Mini Extreme, BMPCC 6K, hầu hết camera broadcast	L-4.5CHD (phổ biến nhất)	BCP-B53	119m
6G-SDI (5,94 Gb/s)	Một số thiết bị chuyển tiếp, BMPCC 6K Pro	L-4.5CHD hoặc L-5.5CUHD	BCP-B53 / BCP-D55UHD	74–161m
12G-SDI (11,88 Gb/s)	URSA Mini Pro 12K, ATEM Production 4K, Sony VENICE	L-5.5CUHD (bắt buộc)	BCP-D55UHD + TCD-55UHD	102m
12G-SDI mobile	OB van, camera di động ngoài trời	L-3.3CUHWS	BCP-D33UHW	40m

5. Nâng cấp từ 3G-SDI lên 12G-SDI — những gì cần thay đổi

Khi nâng cấp hệ thống lên 4K/12G-SDI, nhiều đơn vị hỏi: có cần thay toàn bộ cáp không? Câu trả lời là có — nhưng chỉ cáp chạy tín hiệu 4K thực sự. Cụ thể:

• Phải thay: Cáp từ camera 4K đến switcher/router nếu output là 12G-SDI đơn (single link). Cần thay L-4.5CHD bằng L-5.5CUHD và đầu nối BCP-D55UHD.
• Không cần thay ngay: Cáp kết nối các thiết bị vẫn dùng 3G-SDI (monitor phụ, tally, intercom), cáp patch panel nội bộ dùng HD-SDI.
• Tiết kiệm chi phí: Lắp L-5.5CUHD ngay từ đầu cho các run dài, dùng L-4.5CHD cho patch ngắn — tối ưu chi phí mà đảm bảo sẵn sàng nâng cấp 4K.

Haliti cung cấp dịch vụ kiểm tra và lập kế hoạch nâng cấp hệ thống SDI miễn phí. Liên hệ kỹ thuật: 093 6565 968 (HN) hoặc 0786 335 168 (HCM).

4. FAQ

Q: 12G-SDI có truyền được 4K không? Có. 12G-SDI với tốc độ 11.88 Gb/s đủ băng thông truyền 4K UHD (2160p) ở 60 khung hình/giây trên một sợi cáp đồng trục duy nhất, thay vì phải dùng 4 sợi 3G-SDI như trước.

Q: 12G-SDI tương thích ngược với 3G-SDI không? Phần lớn thiết bị 12G-SDI tương thích ngược, tự nhận và xử lý được tín hiệu 3G, HD và SD-SDI. Tuy nhiên cần kiểm tra thông số thiết bị cụ thể để chắc chắn.

Q: Tại sao 12G-SDI truyền gần hơn 3G-SDI? Vì tần số tín hiệu của 12G cao hơn nhiều, mà suy hao trong cáp đồng trục tăng theo tần số. Tốc độ càng cao, tín hiệu suy giảm càng nhanh, nên khoảng cách hiệu quả của 12G-SDI ngắn hơn 3G-SDI trên cùng loại cáp.
