Canare L-4.5CHD là cáp SDI đồng trục 75 Ohm thuộc dòng Super Coax của Canare (Nhật Bản), đường kính ngoài 7,0 mm, lõi đồng đặc 18 AWG [1][4]. Cáp truyền HD-SDI tới 115 m và 3G-SDI tới 119 m, dùng đầu BNC BCP-B53. Haliti Việt Nam phân phối chính hãng, đơn giá 77.000₫/m đã gồm VAT.

Canare L-4.5CHD là gì?

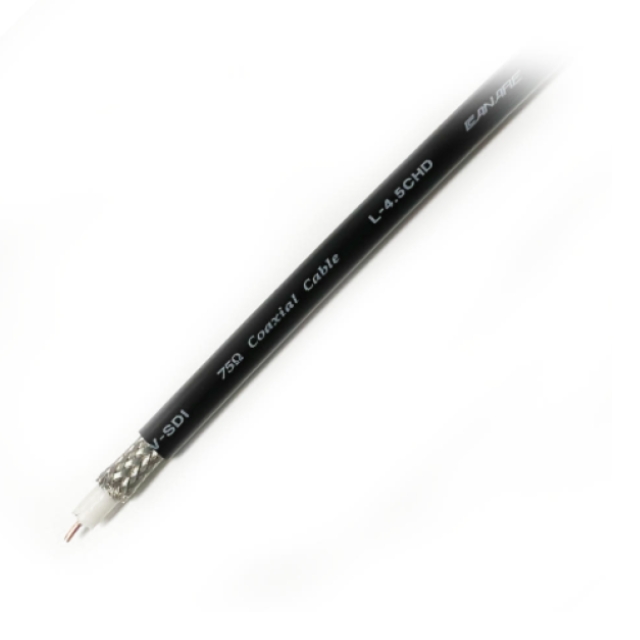

Canare L-4.5CHD thuộc dòng Super Coax (L-CHD series) — nhóm cáp đồng trục suy hao cực thấp mà Canare thiết kế riêng cho tín hiệu video số nối tiếp. Đây là loại cáp SDI 75 Ohm dùng ruột dẫn đồng đặc 18 AWG, lớp cách điện Foamed Polyethylene và lớp chắn kép gồm băng nhôm laminated kết hợp bện đồng mạ thiếc [4].

Đường kính ngoài 7,0 mm đặt L-4.5CHD vào đúng khoảng giữa của dòng L-CHD: đủ lớn để kéo những tuyến SDI dài trong studio, nhưng vẫn luồn ống được mà không cần conduit quá khổ. Đây là lựa chọn quen thuộc cho các tuyến trục từ vị trí camera về phòng kỹ thuật.

Thông số kỹ thuật Canare L-4.5CHD

Toàn bộ thông số dưới đây lấy từ tài liệu Product Specification SAA279E Ver.1.4 của Canare Electric Co., Ltd. dành riêng cho model L-4.5CHD, đối chiếu với catalog Super Coax chính thức [1][4].

L-4.5CHD được thiết kế cho lắp đặt cố định. Cáp không chịu được uốn gập lặp lại hay cuộn/tháo thường xuyên — nếu tuyến cáp phải di chuyển liên tục, hãy dùng dòng mobile coax, ví dụ L-4.5CUHWS (O.D 7,2 mm) [5].

Khoảng cách truyền dẫn theo chuẩn SMPTE

Bảng dưới đây là số liệu chính thức của Canare, tính tại ngưỡng suy hao tiêu chuẩn theo từng chuẩn tín hiệu [1].

Riêng mức 12G-SDI, hai bản website của Canare công bố lệch nhau: trang Nhật Bản ghi 74 m [1] còn trang Canare Corporation of America ghi 65 m [6]. Chênh lệch này đến từ cách tính biên an toàn, không phải lỗi số liệu — khi thiết kế tuyến 12G sát ngưỡng, nên lấy mức thấp hơn và đối chiếu thông số equalized distance của chính thiết bị thu đang dùng.

Vì sao chọn L-4.5CHD cho tuyến SDI dài

Ba đặc điểm cấu tạo dưới đây là lý do L-4.5CHD giữ được tín hiệu sạch trên quãng đường dài hơn hẳn các cáp đồng trục phổ thông cùng cỡ.

• Suy hao thấp: lớp cách điện Foamed Polyethylene dày 1,78 mm giúp giữ mức suy hao ở 17,4 dB/100 m tại 750 MHz và 25,1 dB/100 m tại 1,5 GHz [4] — đây là dải tần quyết định với HD-SDI và 3G-SDI.
• Chống nhiễu hai lớp: băng nhôm laminated kết hợp bện đồng mạ thiếc độ phủ ≥ 91% [4], phù hợp khi tuyến cáp chạy song song với đường điện hoặc thiết bị phát nhiễu trong tòa nhà.
• Ruột dẫn lõi đặc 18 AWG: giữ trở kháng 75 Ohm ổn định (dung sai ± 3) trên toàn tuyến, hạn chế phản xạ tín hiệu tại các điểm đấu nối.

Về an toàn cháy, datasheet Canare xếp L-4.5CHD vào loại UL Type CMR và ghi rõ cáp được kiểm theo phép thử cháy quy định trong UL 1666 [4]. Mã in trên vỏ cáp cũng mang ký hiệu CMR 75°C 18AWG. Đây là hạng riser, nên cáp đi được trong tường và các trục kỹ thuật xuyên tầng.

Khi kéo cáp cần tôn trọng hai giới hạn cơ khí trong datasheet: lực kéo không vượt 56 N, và bán kính uốn tối thiểu bằng 15 lần đường kính cáp trong lúc thi công (≈ 105 mm), giảm còn 6 lần sau khi lắp xong (≈ 42 mm) [4]. Uốn gắt hơn mức này sẽ làm biến dạng lớp cách điện và đẩy trở kháng lệch khỏi 75 Ohm.

Đầu nối và dụng cụ thi công tương thích

Chọn đúng đầu nối theo chuẩn tín hiệu là điều kiện bắt buộc để giữ trở kháng 75 Ohm trên toàn tuyến — dùng sai đầu sẽ gây phản xạ ngay tại điểm bấm.

Ba lưu ý hay bị nhầm khi đặt vật tư:

• BCP-B53 không chạy được 12G-SDI. Canare khai BCP-B53 là đầu tối ưu cho truyền dẫn 3G/6G-SDI, và ghi rõ trong tài liệu đầu nối: chỉ dòng BCP-D mới hỗ trợ 12G-SDI [2].
• Chạy 12G-SDI có hai lựa chọn, khác nhau ở kích thước đầu. BCP-D53 là đầu BNC cỡ chuẩn, cắm vừa cổng BNC thông thường trên thiết bị SDI. HBCP-D53 là Micro BNC (HD-BNC), nhỏ bằng khoảng một nửa, dùng cho panel mật độ cao và các thiết bị có sẵn cổng HD-BNC — hai loại này không cắm lẫn nhau được.
• Mỗi mã đầu đi kèm bộ die/boot riêng. HBCP-D53 dùng crimp die TCD-D534F và không dùng boot [6], khác với TCD-35CA + CB05A của BCP-B53. Khi đặt hàng nên ghi rõ mã đầu để lấy đúng bộ phụ kiện.
• Bóc vỏ dùng bản TS100U. Trong dòng Cable Stripper TS100, bản TS100U có preset cho L-4.5CHD, còn bản TS100H thì không [3]. Đặt nhầm bản sẽ không bóc đúng kích thước lớp.

Haliti cung cấp trọn bộ cáp – đầu nối – dụng cụ. Xem thêm kìm bấm Canare TC-1 hoặc liên hệ để được tư vấn đúng chủng loại theo hệ thống đang dùng.

Giá Canare L-4.5CHD tại Haliti

Canare L-4.5CHD được bán theo mét, đơn giá 77.000₫/m đã bao gồm VAT 8%.

Với nhu cầu mua nguyên cuộn 100 m, 200 m hoặc spool 300 m, vui lòng liên hệ hotline để nhận báo giá theo cuộn — mức giá cuộn khác với đơn giá lẻ theo mét. Giá và tình trạng hàng có thể khác nhau giữa chi nhánh Hà Nội và TP.HCM.

Ứng dụng thực tế

L-4.5CHD phù hợp với những tuyến SDI cần đi xa mà vẫn giữ được chất lượng tín hiệu ổn định trong hệ thống lắp cố định.

• Kéo cáp từ vị trí camera về phòng kỹ thuật trong trường quay
• Tuyến trục giữa các phòng hoặc các tầng trong cùng tòa nhà
• Hệ thống camera – switcher truyền hình, phòng thu, sản xuất sự kiện trực tiếp
• Xe truyền hình lưu động (OB van) ở các đoạn lắp cố định

Khả năng truyền HD-SDI tới 115 m và 3G-SDI tới 119 m giúp giảm số điểm chuyển tiếp tín hiệu trên tuyến — mỗi điểm nối bớt đi là một nguồn suy hao và rủi ro hỏng hóc bớt đi.

Vị trí của L-4.5CHD trong dòng Super Coax L-CHD

Dòng L-CHD của Canare có nhiều cỡ khác nhau, chênh nhau ở đường kính và khoảng cách truyền: L-2.5CHD (4,2 mm) cho đi dây gọn trong rack, L-4CHD (6,1 mm) cho khoảng cách trung bình, L-4.5CHD (7,0 mm) cho tuyến trung bình đến xa, L-5CHD (7,7 mm) cho tuyến xa nhất [1].

Nếu bạn đang cân nhắc giữa L-4.5CHD và cỡ nhỏ hơn, bài so sánh Canare L-2.5CHD và L-4.5CHD phân tích chi tiết theo từng kịch bản lắp đặt. Xem thêm Canare L-2.5CHD và Canare L-4CHD, hoặc toàn bộ cáp Canare chính hãng Haliti đang phân phối.

Câu hỏi thường gặp về Canare L-4.5CHD

Dưới đây là những thắc mắc kỹ thuật đội ngũ Haliti nhận nhiều nhất khi khách hàng chọn cáp cho tuyến SDI.

Canare L-4.5CHD là loại cáp gì?

Là cáp đồng trục video kỹ thuật số 75 Ohm suy hao cực thấp do Canare (Nhật Bản) sản xuất, thuộc dòng Super Coax L-CHD. Cáp có đường kính ngoài 7,0 mm, ruột dẫn đồng đặc 18 AWG, thiết kế cho truyền dẫn HD-SDI và 3G-SDI ở khoảng cách trung bình đến xa trong studio và hệ thống truyền hình.

Canare L-4.5CHD truyền tín hiệu được xa bao nhiêu mét?

Theo catalog Canare, L-4.5CHD đạt 115 m với HD-SDI (1,485 GHz), 119 m với 3G-SDI (2,97 GHz), 415 m với SD-SDI 270 Mb/s và 74 m với 12G-SDI. Đây là khoảng cách tối đa tại ngưỡng suy hao tiêu chuẩn; khoảng cách thực tế còn phụ thuộc khả năng cân bằng tín hiệu của thiết bị thu.

Đầu kết nối nào phù hợp với Canare L-4.5CHD?

Với tín hiệu 3G-SDI và 6G-SDI, dùng đầu BNC Canare BCP-B53 (đầu bấm crimp 75 Ohm), thi công bằng kìm TC-1 với die set TCD-35CA và boot CB05A. Nếu hệ thống chạy 12G-SDI thì phải chuyển sang dòng BCP-D: chọn BCP-D53 nếu thiết bị dùng cổng BNC cỡ chuẩn, hoặc HBCP-D53 nếu thiết bị dùng cổng Micro BNC (HD-BNC).

Cáp L-4.5CHD có chạy được 12G-SDI cho hệ thống 4K không?

Được, nhưng chỉ ở khoảng cách ngắn — Canare công bố 74 m ở trang Nhật Bản và 65 m ở trang Bắc Mỹ — và phải dùng đầu thuộc dòng BCP-D (BCP-D53 hoặc HBCP-D53). Nếu tuyến 4K UHD cần đi xa hơn mức này, nên chuyển sang dòng Ultra Coax như Canare L-5.5CUHD vốn được thiết kế riêng cho 12G-SDI.

Bóc vỏ Canare L-4.5CHD bằng dụng cụ nào?

Dùng Cable Stripper Canare bản TS100U — bản này có sẵn preset cho L-4.5CHD trong danh sách cáp tương thích chính thức của Canare. Lưu ý bản TS100H trong cùng dòng không có preset cho L-4.5CHD, nên khi đặt vật tư cần ghi rõ mã TS100U.

Canare L-4.5CHD có đi trong tường được không?

Có. Datasheet Canare xếp L-4.5CHD vào loại UL Type CMR (riser) và ghi rõ cáp được kiểm theo phép thử cháy quy định trong UL 1666, nên lắp được trong tường và trục kỹ thuật xuyên tầng. Tuy nhiên đây là cáp lắp đặt cố định — không dùng cho vị trí phải uốn gập lặp lại hoặc cuộn/tháo thường xuyên; trường hợp đó cần dòng mobile coax như L-4.5CUHWS.

Bán kính uốn tối thiểu của Canare L-4.5CHD là bao nhiêu?

Datasheet Canare quy định bán kính uốn tối thiểu bằng 15 lần đường kính ngoài trong quá trình thi công (khoảng 105 mm) và 6 lần đường kính ngoài sau khi lắp đặt xong (khoảng 42 mm). Lực kéo khi rải cáp không được vượt quá 56 N để tránh làm biến dạng lớp cách điện.
