SWIT K7 On-camera Monitor

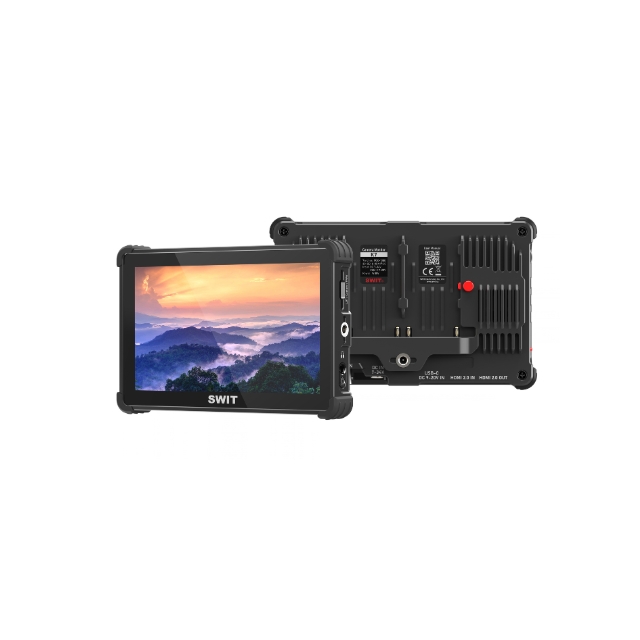

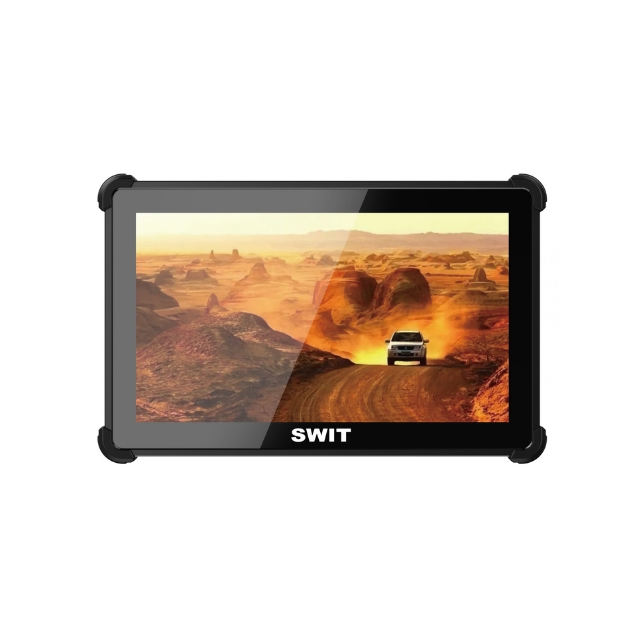

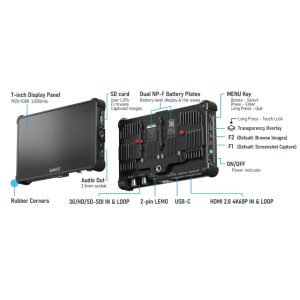

SWIT K7 là màn hình gắn máy quay 7 inch Full HD với độ sáng tối đa 2800 nits — đủ để nhìn rõ hình dưới nắng trưa mà không phải trùm chụp che. Màn có cảm ứng đa điểm nhưng vẫn giữ phím bấm vật lý, vỏ toàn kim loại với bốn góc bọc cao su chống va.

Điểm khiến K7 khác phần lớn màn hình cùng cỡ là nó làm được việc của một bộ chuyển đổi: nhận SDI xuất ra HDMI, hoặc ngược lại, ngay trong màn hình. Trên một rig gọn, bớt được một hộp converter và một sợi nguồn.

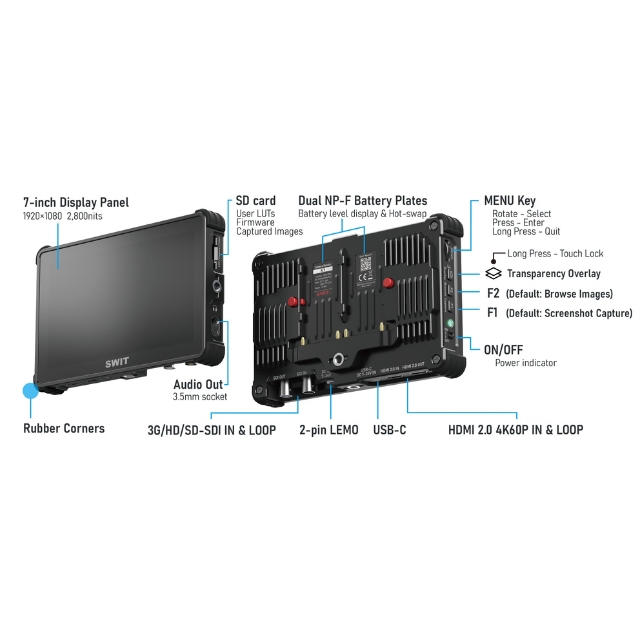

Màn hình này làm được gì

• 2800 nits, màn dán quang học (optically bonded) — không có lớp không khí giữa kính và tấm LCD nên ít loá, quay ngoài trời vẫn đọc được hình.

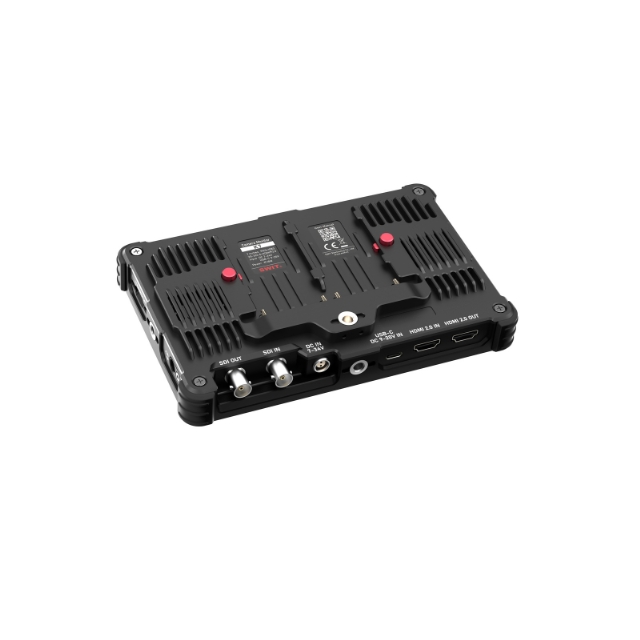

• Vào và ra cả SDI lẫn HDMI. SDI là 3G/HD-SDI; HDMI là chuẩn 2.0, nhận tới 4K60p.
• Chuyển đổi chéo SDI ↔ HDMI, và ngõ ra SDI/HDMI đều áp được LUT — gửi hình đã chỉnh màu sang màn đạo diễn hoặc bộ phát không dây.
• LUT giải log dựng sẵn cho nhiều hãng máy: Sony S-Log2/S-Log3, Canon C-Log2/C-Log3, ARRI LogC3/LogC4, RED Log3G10. Nạp thêm tới 50 LUT riêng qua thẻ SD.

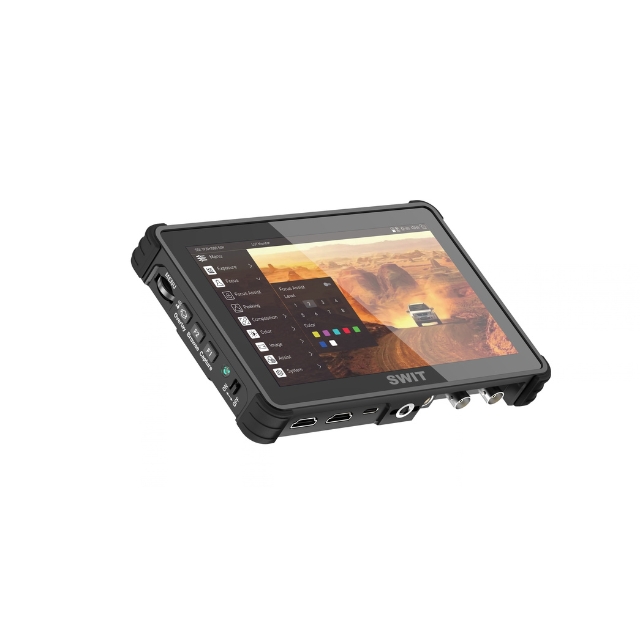

• Đủ công cụ canh hình: peaking, zebra, false color và bộ scope; de-squeeze ống anamorphic tuỳ chỉnh từ 0,5× tới 2×; chụp một khung hình rồi chồng lên hình đang quay với độ trong suốt tuỳ chỉnh để canh lại góc máy.
• Xoay menu, xoay và lật ảnh — dùng khi gắn màn dọc để quay nội dung khung dọc cho mạng xã hội, hoặc khi treo màn ngược trên rig.
• 4 kênh đồng hồ âm thanh và ngõ tai nghe 3,5 mm để nghe âm nhúng trong tín hiệu.

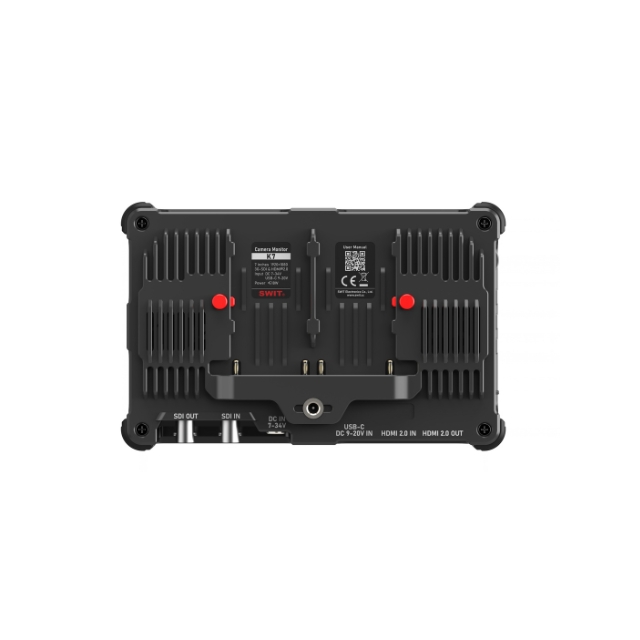

Ba đường nguồn trong cùng một hộp

Đây là phần nên đọc kỹ nhất, vì nó quyết định màn hình chạy được bao lâu ngoài hiện trường.

• Hai khe pin NP-F tích hợp, thay nóng (hot swap) — rút một viên ra thay trong khi viên kia vẫn nuôi máy, màn hình không tắt giữa buổi quay. Mức pin hiện ngay trên màn.
• Đế KA-F20S có sẵn trong hộp — gắn pin V-mount, đổi ra nguồn NP-F ổn áp 8,4 V. Không phải mua thêm.
• Cổng LEMO 2 chân nhận 7–34 V — đi kèm cáp D-tap sang LEMO để lấy nguồn từ pin máy quay, và adapter điện lưới 100–240 V khi dùng trong phòng.
• USB-C PD 9/12/15/20 V — cắm được sạc dự phòng có PD.

Công suất tiêu thụ tối đa 18 W.

Thông số kỹ thuật

Trong hộp gồm

• Màn hình SWIT K7
• Thẻ nhớ SD 4 GB
• Cáp nguồn PA-D2L2 (D-tap sang LEMO 2 chân)
• Adapter nguồn PA-ACL2 (AC 100–240 V sang LEMO 2 chân 12 V/2 A, đổi được chân cắm)
• Đế pin KA-F20S (V-mount sang NP-F 8,4 V)

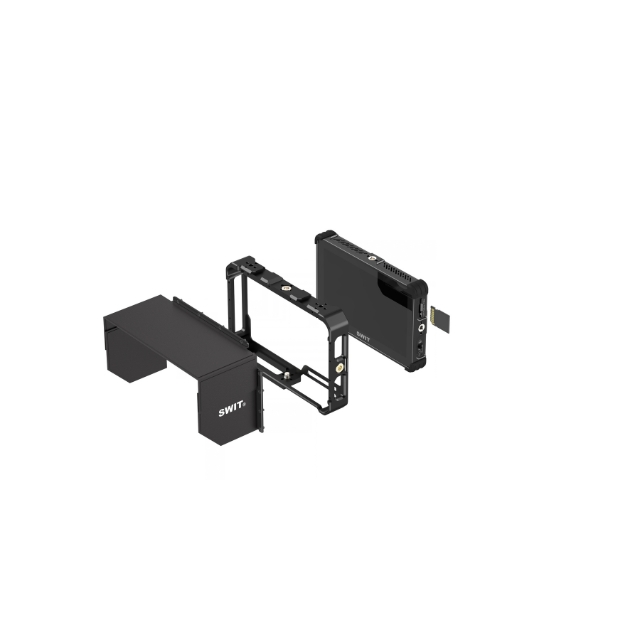

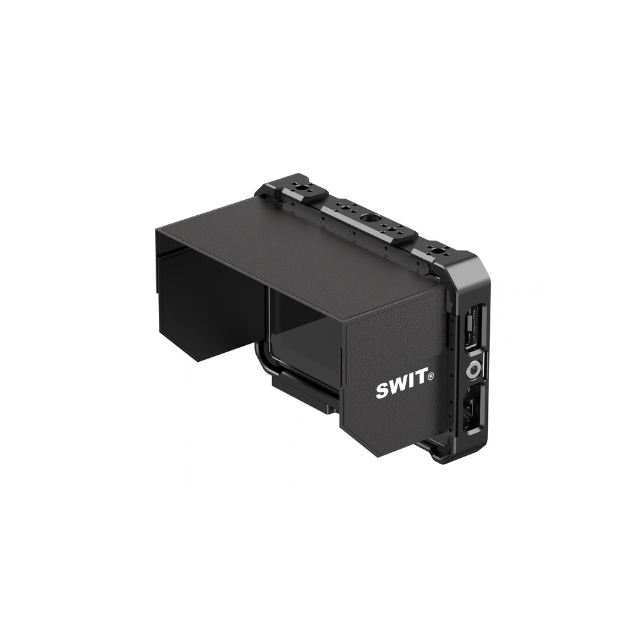

Phụ kiện mua thêm: lồng bảo vệ MA-K7CAGE — khung nhôm CNC kèm chụp che nắng bằng da gập được.

K7 hợp với ai

• Quay ngoài trời, quay sự kiện, phóng sự — nơi không trùm được chụp che và không có ổ điện.
• Rig vừa có thiết bị SDI vừa có thiết bị HDMI — ví dụ máy quay ra SDI nhưng bộ phát không dây hoặc máy ghi chỉ nhận HDMI. Nếu cần truyền hình không dây, K7 ghép được với bộ phát SWIT FLOW 500 hoặc SWIT FLOW 2000.
• Ê-kíp quay log cần xem hình đã giải log ngay trên máy và gửi hình đó sang màn đạo diễn.

Câu hỏi thường gặp về SWIT K7

K7 có xuất được tín hiệu 4K qua SDI không?

Không. Phía SDI của K7 là 3G/HD-SDI, cao nhất 2048×1080p. Phía HDMI thì nhận được 4K60p. Nếu nguồn vào là HDMI 4K và cần chuyển sang SDI ở 4K, phải dùng bộ chuyển đổi 12G-SDI riêng.

K7 có nhận tín hiệu SD (576i/480i) không?

Bảng định dạng của hãng không liệt kê chuẩn SD — SDI chỉ từ 720p trở lên. Nếu hệ thống còn camera SD, vui lòng trao đổi với kỹ thuật Haliti trước khi chọn.

Dùng pin V-mount có phải mua thêm đế không?

Không. Đế KA-F20S để gắn pin V-mount đã có trong hộp.

Pin NP-F nào dùng được?

K7 nhận pin NP-F điện áp 6,5–8,4 V, hai khe thay nóng. Khi cần chạy lâu, đề nghị dùng pin dung lượng lớn và thay luân phiên từng viên để màn không tắt.

Bảo hành bao lâu?

Theo chính sách của hãng SWIT: 2 năm cho thân máy, 1 năm cho tấm LCD, có điều kiện — không áp dụng với hư hỏng do dùng sai quy trình, dùng nguồn điện không đúng chuẩn hoặc môi trường khắc nghiệt. Chính sách áp dụng tại thị trường Việt Nam có thể khác — vui lòng liên hệ Haliti để biết chính sách tại thời điểm mua.
