12G-SDI – Loại cáp nào Blackmagic Design khuyên dùng

Canare L-4.5CHD là một loại cáp đồng trục 75 ohm chất lượng cao, được sản xuất bởi hãng Canare của Nhật Bản. Đây là một giải pháp lý tưởng cho việc truyền tải tín hiệu video kỹ thuật số, đặc biệt là các định dạng SDI và HD-SDI, vốn được sử dụng rộng rãi trong các ứng dụng phát sóng chuyên nghiệp, phòng thu, và các hệ thống AV cao cấp.

Điểm nổi bật của cáp Canare L-4.5CHD nằm ở khả năng truyền dẫn tín hiệu với độ suy hao thấp, đảm bảo tín hiệu được truyền đi một cách sạch sẽ và mạnh mẽ, ngay cả trên những khoảng cách tương đối dài (lên đến 115 mét cho tín hiệu HD-SDI 1.5Gbps). Điều này có được nhờ vào lớp cách điện PE dạng bọt cao cấp và cấu trúc nhiều lớp, giúp giảm thiểu tối đa sự suy giảm tín hiệu.

Ngoài ra, cáp còn được trang bị lớp (chống nhiễu) bằng đồng mạ thiếc kết hợp với lớp lá nhôm, mang lại khả năng chống nhiễu điện từ tuyệt vời, bảo vệ tín hiệu truyền dẫn khỏi các tác động bên ngoài. Vỏ ngoài của cáp được làm từ PVC bền bỉ, có khả năng chống cháy theo tiêu chuẩn UL 1666 Riser, phù hợp cho việc lắp đặt trong tường hoặc các không gian kín.

Với đường kính ngoài 7.0 mm và lõi đồng 23 AWG, Canare L-4.5CHD vừa đảm bảo hiệu suất truyền dẫn cao, vừa duy trì được sự linh hoạt trong quá trình lắp đặt và sử dụng. Đây là một lựa chọn đáng tin cậy cho những ai đòi hỏi chất lượng tín hiệu video tốt nhất.

Các tính năng nổi bật của cáp Canare L-4.5CHD

• Trở kháng 75 Ohm: Phù hợp lý tưởng cho truyền tải tín hiệu video.
• Truyền dẫn tín hiệu số chất lượng cao: Đặc biệt tối ưu cho SDI và HD-SDI.
• Độ suy hao tín hiệu thấp: Đảm bảo tín hiệu mạnh mẽ và sạch sẽ trên khoảng cách dài.
• Lớp cách điện PE dạng bọt cao cấp: Giúp giảm thiểu tối đa sự suy giảm tín hiệu.
• Lớp kép: Bao gồm lớp đồng mạ thiếc và lá nhôm, chống nhiễu điện từ hiệu quả.
• Vỏ ngoài PVC bền bỉ: Chịu được các tác động vật lý trong quá trình sử dụng.
• Khả năng chống cháy theo tiêu chuẩn UL 1666 Riser: An toàn cho lắp đặt trong tường và không gian kín.
• Đường kính ngoài 7.0 mm: Cân bằng giữa hiệu suất và tính linh hoạt.
• Lõi đồng 23 AWG: Đảm bảo khả năng dẫn điện tốt.
• Khoảng cách truyền dẫn HD-SDI lên đến 115 mét (1.5Gbps): Phù hợp cho nhiều ứng dụng khác nhau.
• Sản phẩm của Canare (Nhật Bản): Thương hiệu uy tín với chất lượng đã được khẳng định.
• Lựa chọn đáng tin cậy: Cho các hệ thống phát sóng chuyên nghiệp và AV cao cấp.

các sản phẩm chuẩn 12G-SDI của Blackmagic Design

1. Card Thu và Phát (Dòng DeckLink):

• DeckLink 8K Pro G2: Trang bị bốn cổng 12G-SDI hai chiều và HDMI 2.1, hỗ trợ tất cả các định dạng SD, HD, Ultra HD, 4K và 8K lên đến 60fps. Nó có thể xử lý tối đa 4 kênh độc lập ở độ phân giải 4K DCI 60p.
• DeckLink 4K Extreme 12G: Cung cấp hai cổng vào và hai cổng ra 12G-SDI, hỗ trợ thu và phát 4K60 với màu 12-bit 4:4:4 RGB. Cũng bao gồm HDMI 2.0 vào và ra, cũng như âm thanh analog và AES/EBU.
• DeckLink 4K Mini Recorder: Một card thu PCIe kích thước nhỏ với một cổng vào 12G-SDI, lý tưởng cho việc thu tín hiệu SDI 4K60 chuyên dụng vào máy tính.
• DeckLink 4K Mini Monitor: Một card phát PCIe kích thước nhỏ tương ứng với một cổng ra 12G-SDI để giám sát 4K60.
• DeckLink SDI 4K: Có một cổng vào và một cổng ra 12G-SDI, hỗ trợ các định dạng SD, HD và Ultra HD lên đến 4K60.

2. Thiết Bị Thu và Phát Ngoại Vi (Dòng UltraStudio):

• UltraStudio 4K Extreme 3: Một thiết bị Thunderbolt 3 đa năng với các cổng vào/ra 12G-SDI và HDMI 2.0, hỗ trợ thu và phát lên đến 4K60p với màu 12-bit RGB. Bao gồm nhiều kết nối âm thanh và điều khiển chuyên nghiệp, cùng với bộ mã hóa phần cứng H.265 tích hợp.
• AJA Io 4K Plus: Mặc dù là sản phẩm của AJA, nó là một đối thủ cạnh tranh trực tiếp thường được xem xét trong cùng phân khúc chuyên nghiệp. Đây là một thiết bị Thunderbolt 3 với cổng vào/ra 12G-SDI hỗ trợ 4K60.

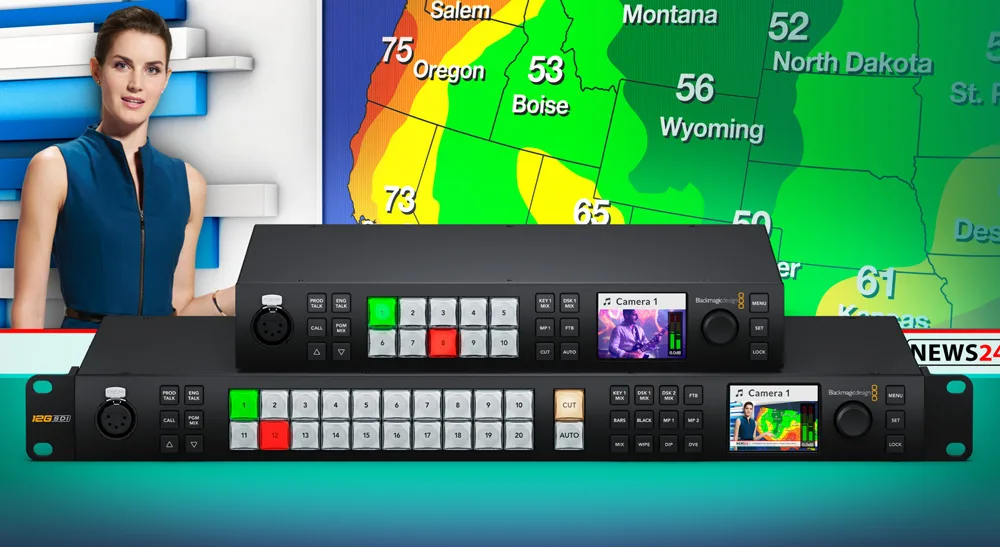

3. Bộ Trộn Hình Trực Tiếp (Dòng ATEM):

Nhiều bộ trộn ATEM trang bị các cổng vào và ra 12G-SDI, cho phép quy trình làm việc 4K60:

• ATEM Constellation 8K: Cung cấp nhiều cổng vào và ra 12G-SDI cho các sản xuất đa camera phức tạp lên đến 8K, vốn dĩ hỗ trợ 4K60.
• ATEM Television Studio HD8: Một bộ trộn nhỏ gọn hơn với các cổng vào và ra 12G-SDI cho sản xuất trực tiếp HD và Ultra HD.

4. Thiết Bị Truyền Phát và Mã Hóa/Giải Mã:

• Blackmagic Streaming Encoder 4K: Có một cổng vào 12G-SDI để truyền phát HD và Ultra HD lên đến 2160p60 qua giao thức SRT hoặc RTMP.
• Blackmagic Streaming Decoder 4K: Nhận luồng H.264 từ ATEM hoặc máy quay Blackmagic và xuất ra qua 12G-SDI và HDMI.

5. Bộ Chuyển Đổi (Dòng Mini Converter và Micro Converter):

Blackmagic cung cấp nhiều bộ chuyển đổi 12G-SDI cho các nhu cầu khác nhau:

• Micro Converter SDI to HDMI 12G: Chuyển đổi SDI sang HDMI với hỗ trợ tất cả các định dạng SD, HD và Ultra HD lên đến 2160p60, bao gồm hỗ trợ LUT 3D để hiệu chỉnh màn hình.
• Micro Converter HDMI to SDI 12G: Chuyển đổi HDMI sang hai cổng ra 12G-SDI, hỗ trợ các định dạng SD, HD và Ultra HD.
• Micro Converter BiDirectional SDI/HDMI 12G: Cho phép chuyển đổi hai chiều đồng thời giữa SDI và HDMI lên đến 2160p60.
• Mini Converter Optical Fiber 12G: Cho phép mở rộng tín hiệu SDI trên khoảng cách xa bằng cáp quang, với khả năng chuyển đổi hai chiều.
• Blackmagic 2110 IP to SDI/HDMI 12G: Mặc dù tập trung vào video IP, các bộ chuyển đổi này kết nối với các thiết bị SDI và HDMI truyền thống ở độ phân giải lên đến 4K60.

6. Bộ Định Tuyến (Dòng Videohub):

Bộ định tuyến Videohub cung cấp khả năng định tuyến linh hoạt các tín hiệu 12G-SDI:

• Videohub Mini 4×2 12G, Videohub Mini 6×2 12G và Videohub Mini 8×4 12G: Các bộ định tuyến nhỏ gọn với các cổng vào và ra 12G-SDI để định tuyến SD, HD và Ultra HD lên đến 2160p60.
• Videohub 10×10 12G: Một bộ định tuyến 10 đầu vào, 10 đầu ra 12G-SDI với khả năng chuyển mạch không trễ.
• Videohub 20×20 12G, Videohub 40×40 12G và Videohub 80×80 12G: Các bộ định tuyến lớn hơn cho nhu cầu định tuyến phức tạp hơn, hỗ trợ đồng thời tất cả các định dạng SD, HD và Ultra HD lên đến 2160p60.

7. Màn Hình và Thiết Bị Ghi (Dòng Video Assist):

• Blackmagic Video Assist 5″ 12G HDR và Blackmagic Video Assist 7″ 12G HDR: Các màn hình di động với cổng vào và ra 12G-SDI và HDMI, hỗ trợ lên đến 2160p60 và có màn hình HDR sáng với các công cụ phân tích tích hợp và khả năng ghi Blackmagic RAW (trên các máy quay được hỗ trợ).
